華創測控-HCDAR81S雷達料位計應用在水玻璃反應釜攪拌罐解決方案
華創測控 華創測控技術有限公司 2023-12-08 15:40
本期案例客戶是一家以從事水玻璃生產為主的企業。其生產車間大多為反應釜攪拌罐。
液位檢測由我公司自主研發生產的81S調頻連續波雷達物位計來實現。兩臺地坑配料罐自動控制，客戶提出如下工藝要求：
1、配料罐直徑3米，高2.8米，內有攪拌，攪拌速度每分鐘36轉，電機7.5KW，裝有交流接觸器控制，介質為燒堿，石英砂等，濃度在55-65之間，具有一定的粘稠性。
2、可通過雷達液位計設定高低液位報警，并帶聲光報警器。
3、當液位到A點時，聲光報警器指示報警，當液位到達B點時，等待人工將上料泵啟動，配料罐向反應釜放料，液位由B下降到C時，自動停止放料，BC點之間的高度為固定值設置為100CM或95CM，數值可通過觸摸屏畫面進行修改；配料罐加料為人工操作，上料泵啟動為人工操作；
4、有聲光報警。
5、當上料泵處在工作狀態下，出現停止或者啟動不正常時，要有故障顯示。
6、完成一次成功的操作后計數一次，計數累計并可以清零。
針對上述要求我公司技術團隊提出采用華創測控自主研發生產的HCDAR-81S調頻連續波雷達物位計加PLC模塊和觸摸屏的完美解決方案。得到客戶好評，又連續采購了二期、三期的檢測設備。

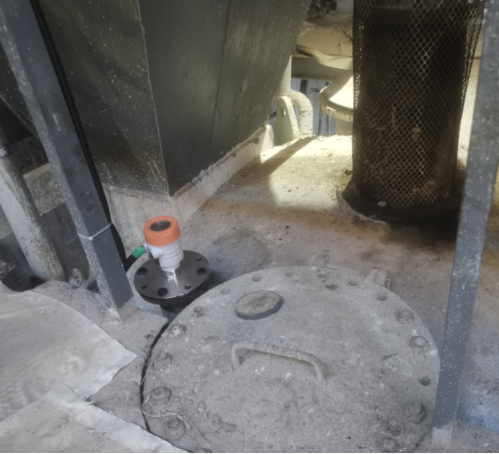

（地坑配料罐帶攪拌 圖）

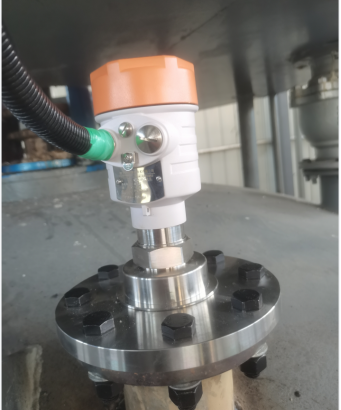

（HCDAR-81S雷達物位計安裝現場 圖）

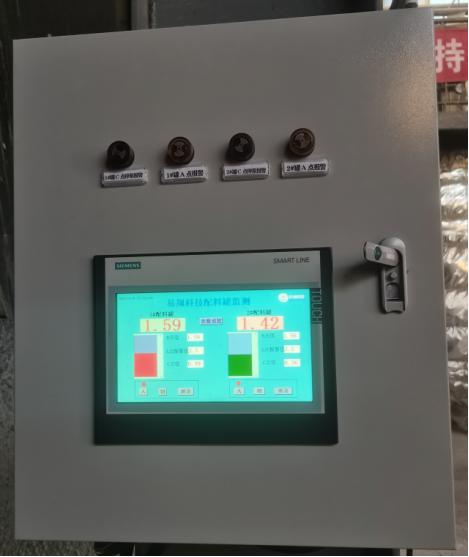

（PLC控制箱和觸摸屏急聲光報警 圖）
