華創測控-HCDAR-61雷達液位計改裝為移動分體式雷達液位計的解決方案
華創測控 華創測控技術有限公司 2022-09-02 16:31
前 言
隨著雷達液位計市場普及率越來越高，各行各業的應用接踵而來。對雷達液位計的要求也是越來越高。因?yàn)槔走_(dá)液位計要應對每個用戶的要求，所以要對雷達液位計的安裝形式、安裝結構進行改裝。
一、項目概況
本項目由于客戶要求測量是移動式的而且現場沒有供電電源，測量過程中需要把雷達液位計固定在被測量的料罐上面，當料罐到達上料的上限就會停止上料。這時雷達液位計就會被取下來，去下一個工作地點進行檢測。
二、本方案設計主要思路及最終方案
針對這個客戶的要求我公司技術人員考慮以下幾點
一、和客戶了解現場測量的介質帶有腐蝕性選用了我公司HCDAR-61型雷達液位計。
二、現場沒有供電的電源需要給用戶配直流電源給雷達液位計供電。
三、上料是有過程的,用戶需要在罐下進行觀察料罐的上料情況，因此需要把顯示改裝下來，由于現場電源原因只能對雷達進行改裝加罐旁顯示這樣功耗相對比較低。

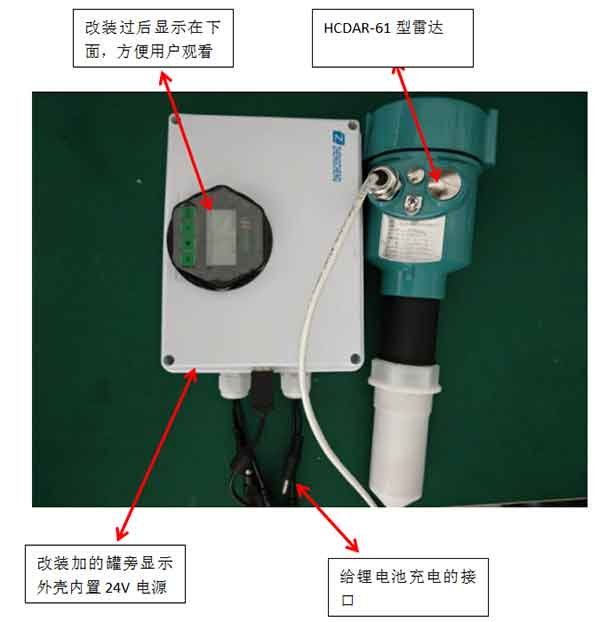

下圖為我公司技術人員改裝后的效果圖
三、提供的設備和資料
1、提供的設備如下:
1.1、HCDAR-61雷達液位計一臺。
1.2、罐旁顯示外殼（帶顯示面板、24V鋰電池）。
1.3、鋰電池充電器。
2、提供的資料：
2.1、提供操作手冊。
2.2、提供雷達液位計使用說明書、維護說明書。
2.3、現場使用的注意事項，以及電器接口說明。
四、系統特點
1、連續測量，由于HCDAR系列雷達液位計采用非接觸式測量方式，與物料完全隔離。高頻雷達液位計可實現0～70m連續測量。
2、發射角小，精度±5mm。基于HCDAR雷達液位計的技術優勢，能夠有效的減小了介質顆粒漫反射給測量帶來的不利影響，也使測量精度大大提高。
3、雷達液位計實時料線跟蹤，從現場儀表顯示屏幕可以看出液位的連續變化情況。
4、系統組成簡單，便于安裝及維護。雷達液位計體積小，采用二線制供電，24V DC供電，輸出4～20 mA。
