華創測控-HCDAR-8H雷達液位計無線傳輸方案
華創測控 華創測控技術有限公司 2022-09-02 10:49
隨著科學技術的進步，很多新名詞應接不暇的闖入了我們的眼簾，在我們剛剛學會利用互聯網電子商務在網上購買產品時，物聯網又出現了進入了我們的生活。
項目概況：
本項目為某無人區牧場通過雷達物位計的量水池水位，實現水位到達1/3時通知用戶注意水位。

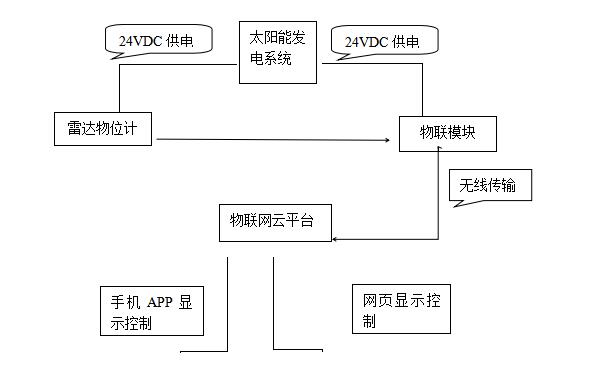

本項目現場沒有供電系統，用戶要求水位到底設定時通過網絡傳送到達水位設定時通過手機提示讓用戶知道水池水位的情況。因此我公司為用戶設計方案。通過太陽能發電板發電為現場我物聯網模塊和雷達物位計供電，物聯網模塊通過可通過GPS、2G、3G、4G信號將信號發送到物聯平臺。物聯平臺通過 MB RTU協議連接物聯網模塊接收數據。通過轉換計算得到用戶信息。用戶可通過網頁登錄，手機微信登錄查看信息并可設置報警提示，發送到手機提醒用戶。
技術要求及項目材料
一、根據用戶需求平臺具備功能如下

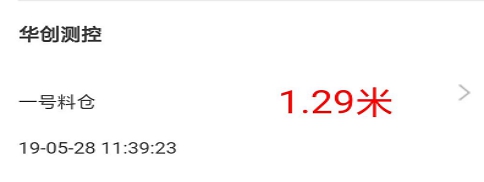

1、可以通過手機APP查看料位實時的情況，(如圖）

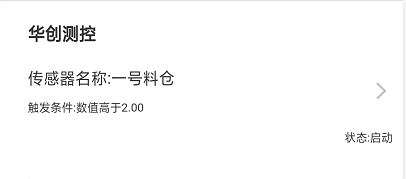

2、可以通過手機APP設置報警，到達報警值是可通過短信、或手機APP提示用戶。

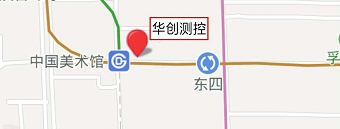

3、APP或網頁可以查看自己設備位置具有設備地圖功能（如圖綠色位置為設備位置）

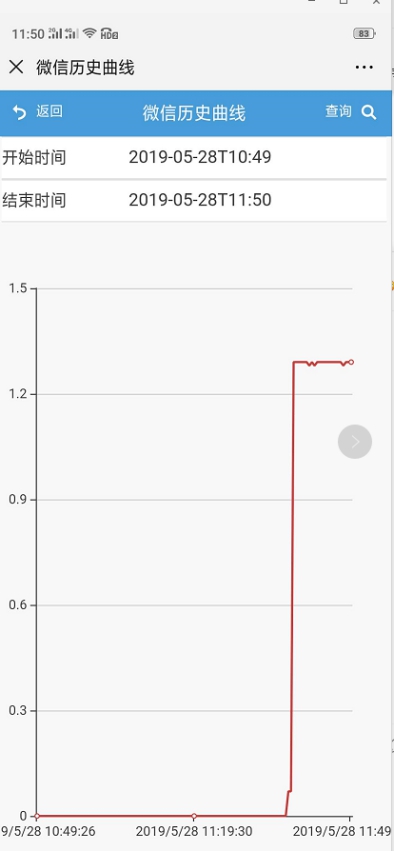

4、如果用戶要求查看水位歷史曲線
二、雷達物位計要求
根據現場沒有電源的特殊情況對雷達物位計要求首先是低能耗，我公司生產的雷達物位計采用先進的芯片，經過專家對電路的精心設計和優化處理，能耗達到了最低，而且出廠都經過專業工程師的調校，精度高。正是低能耗、精度高這兩個突出的特點非常適合用戶的選型。其次用戶使用地點戶外無人區。我公司的產品防護等級已經達到IP67可在戶外惡劣條件下使用而且免于維護。
三、模塊要求
模塊可根據用戶需求設定數據發送周期，反應速度必須靈敏、數據發送準確、能源消耗低、免維護的特點。

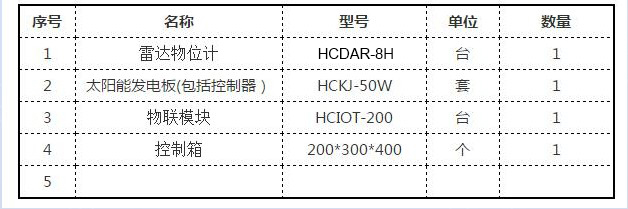

四、設備清單
產品介紹
本工程采用HCDAR-8H型雷達，DN75喇叭口采用26G放大芯片，波束角6度具有很強的穿透力,其測零距離可達到30米。
具有以下特點
1、連續準確地測量
由于電磁波的特點，不受環境的影響。故其測量的應用場合比較廣。雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。探頭幾乎不受溫度、壓力、氣體等的影響(500℃時影響僅為0.018%，50bar時為0.8%)。
2、對干擾回波具有抑制功能
比如，波束范圍內接頭引起的干擾回波和進料或出料的噪聲引起的干擾回波等可由內部的模糊邏輯控制自動進行抑制。
3、準確安全節省能源
雷達液位計在真空、受壓狀態下都可進行測量，而且準確安全，可靠性強?？梢圆皇苋魏蜗拗?，適用于各種場合。雷達液位計采用材料的化學性、機械性都相當穩定，且材料可以循環利用，極具環保功效。
4、無須維修且可操作性強
微波幾乎不受干擾，與測量介質不直接接觸，幾乎可以被應用于各種場合，如真空測量、液位測量或料位測量等。由于高級材料的使用，對情況極其復雜的化學、物理條件都很耐用，它可以提供準確可操作、長期穩定的模擬量或數字量的物位信號。
5、維護方便，操作簡單
雷達液位計具有故障報警及自診斷功能。根據操作顯示模塊提示的錯誤代碼分析故障，及時確定故障予以排除，使維護校正更加方便、準確，保障儀表的正常運行。
6、適用范圍廣，幾乎可以測量所有介質
從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量;從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量;從被測介質來說，可以對液體、顆粒、料漿等進行測量。
7、便于安裝，非接觸雷達，無磨損，無污染。
幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。嚴重粉塵環境對高頻雷達液位計工作影響不大。
