如何區分脈沖雷達物位計與連續調頻波雷達物位計
華創測控 華創測控技術有限公司 2025-01-06 10:22
大多的微波（雷達）物位計通常有脈沖法（PULS）和連續調頻法（FMCW）兩種。那么這兩種雷達有什么不同呢？接下來就帶你一起看看他們的區別吧。
一、工作原理的不同
1.1、脈沖雷達物位計
脈沖雷達物位計的原理是雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比，從而計算出天線到被測介質表面的距離。
雷達物位計采用發射—反射—接收的工作模式。電磁波從發射到接收的時間與到液面的距離成正比，關系式為：D=CT/2
式中 D——雷達液位計到液面的距離
C——光速
T——電磁波運行時間
雷達物位計記錄脈沖波經歷的時間，而電磁波的傳輸速度為常數，則可算出液面到雷達天線的距離，從而知道被測面的物位。
1.2、連續調頻波（ FMCW ）物位計
調頻連續波雷達物位計是根據調頻連續波原理（FMCW)。使用線性調頻高頻信號，雷達物位計高頻信號的發射頻率隨一定時間間隔(掃描頻率)線性增加，由于發射頻率是隨著信號傳播的時間變化的，與反射物體距離成比例，由當前發射頻率與接收的反射頻率的差值獲得物位高度。
頻率被調制的信號通過天線向容器中被測物料面發射，被接收的回波頻率信號和一部分發射頻率信號混合，產生的差頻信號被濾波及放大，然后進行快速傅利葉變換(FFT)分析，產生一個頻譜，在此頻譜上處理回波并確認回波，從而知道被測面的物位。
二、技術特點的不同
2.1、脈沖雷達物位計技術特點
脈沖發射可極大降低功耗，實現兩線制信號傳輸方式及本安防爆；信號處理時間短，回波信號實時處理，測量響應快；產品電路設計和結構簡潔，在重粉塵、濃蒸汽的工況環境使用，可選用大功率型號。
2.2、連續調頻波（ FMCW ）物位計
微波連續發射可增大發射功率，很適合在重粉塵、蒸汽的工況環境使用；由于信號處理過程繁多，系統測量響應較慢；功耗大，通過我公司的技術研發，功課難關，克服了無法實現本安防爆及兩線制信號傳輸方式，能夠?qū)崿F(xiàn)24VDC供電兩線制傳輸和四線制RS485信號的傳輸，還可以同時具有4-20MA和RS485兩種信號傳輸方式。
三、頻率波長不同
我公司生產的HCDAR-6X系列產品為工作在K波段(24～26GHz)的脈沖雷達物位計；HCDAR-8X系列產品為工作在W波段（76-81GHz）的調頻連續波雷達物位計。
雷達的工作頻率越高其電磁波波長越短，越容易在傾斜的固體表面有更好的反射，并具有較窄的波束寬度，可有效避開障礙物，高的頻率還可使雷達使用更小的天線。如下圖所示：

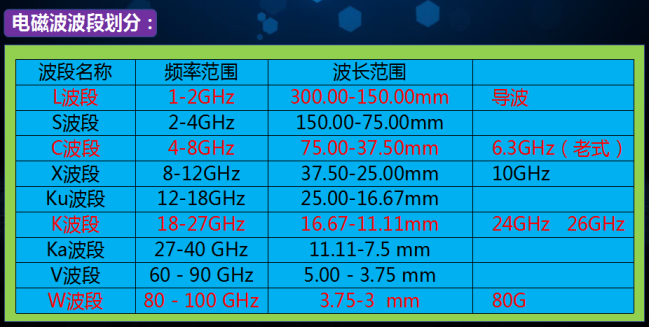

四、微波波段劃分
通過上表可知，導波雷達波段為L(zhǎng)波段；以前老式大喇叭口的非接觸雷達為C波段；新式的26G非接觸雷達為K波段；高端的80G雷達為W波段。
